Силовые масляные трансформаторы на класс напряжения 35-500кВ
Описание
Завод ASIA TRAFO - разрабатывает и производит следующие масляные трансформаторы различного назначения:
- Трансформаторы силовые масляные трёхфазные общего назначения серии ОРДЦ, ТД, ТДЦ, ТМН, ТДН, ТРДН, ТРДЦН, ТРДНФ, ТМТН, ТДТН, ТДТНШ, ТДТНЖ, ТДТНЖУ, ТДТНФ, ТДЦТН;
- Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;
- Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 110 кВ и любой мощности выпрямления.
Производство
Особенности производственного процесса
- Автоматизированные линии с программным обеспечением для резки электротехнической стали (Швейцария);
- Автоматизированные намоточные станки горизонтальной и вертикальной намотки, при намотке обмоток используются автоматизированные формирователи переходов (Швейцария);
- Сушка активных частей производится в сушильных печах в парах керосина (Швейцария);
- Современная масло-станция для подготовки перед заливкой масла в баки трансформатора. Заливка трансформаторного масла производится под вакуумом.(Швейцария);
- Современная испытательная станция для проведения всех типовых (кроме испытаний на стойкость при коротком замыкании), приемо-сдаточных и пооперационных испытаний (Германия);
- Инженерно-технический состав включает в себя специалистов, имеющих богатый опыт в области трансформаторостроения, в частности: по электромагнитным расчетам, конструированию, технологиям изготовления, производству и испытаниям трансформаторов.
Конструкция
Особенности конструкции
Магнитопровод
- Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
- Шихтовочный стол предназначен для сборки магнитопровода трансформатора трех и пяти-стержневых сердечников.
- Использование полуавтоматического наложения бандажей при сборке магнитопровода, что обеспечивает низкий уровень шума в процессе эксплуатации.
Обмотка
- Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации, а также обеспечивает повышенную механическую прочноость;
- Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках;
- Исключена необходимость подпрессовки обмоток и гарантирована надежная эксплуатация трансформатора на протяжении всего срока эксплуатации без проведения капитального ремонта.
Активная часть
- Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза;
- Применение сольвента при процедуре сушки активной части обеспечивает более качественное удаления влаги из обмоток трансформатора.
Технические данные
Технические данные
Трансформаторы силовые масляные класса напряжения 110кВ
Двухобмоточные трансфорсматоры с РПН типа ТДН климатического исполнения У1, УХЛ
- Тип изделия, обозначение нормотивного документа
- Номинальная мощность, кВА
-
Номинальная
напряжение, кВ- ВН
- СН
- НН
- Схема и группа соединения обмоток
- Напряжение короткого замыкания, %
- Ток холостого хода, %
- Размеры LxBxH, мм
- Масса полная, кг
| ТДН - 25000 / 110 |
|---|
| 25 000 |
| 115 |
| - |
| 6,6 | 11 |
| Ун/Д-11 |
| 10,5 |
| 0,2 |
| 5 515 х 3 790 х 5 080 |
| 11 500 |
| ТДН - 40000 / 110 |
|---|
| 40 000 |
| 115 |
| - |
| 6,6 | 11 |
| Ун/Д-11 |
| 10,5 |
| 0,2 |
| * |
| * |
*
значения для данного трансформатора будут уточнены согласно требованию заказчика.
Двухобмоточные трансфорсматоры с РПН с расщепленными обмотками НН типа ТРМН климатического исполнения У1, УХЛ
- Тип изделия, обозначение нормотивного документа
- Номинальная мощность, кВА
-
Номинальная
напряжение, кВ- ВН
- СН
- НН
- Схема и группа соединения обмоток
- Напряжение короткого замыкания, %
- Ток холостого хода, %
- Размеры LxBxH, мм
- Масса полная, кг
| ТРМН- 40000 / 110 |
|---|
| 40 000 |
| 115 |
| - |
| 6,6 - 6,6 | 11,0 - 11,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 5 640 х 4 926 х 5 420 |
| 63 500 |
| ТРМН- 63000 / 110 |
|---|
| 63 000 |
| 115 |
| - |
| 6,6-6,6 | 11,0-11,0 22,0-22,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 6 230 х 5 000 х 6 255 |
| 80 500 |
| ТРМН- 80000 / 110 |
|---|
| 80 000 |
| 115 |
| - |
| 6,6-6,6 | 11,0-11,0 22,0-22,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 6 540 х 4 800 х 6 500 |
| 95 500 |
Двухобмоточные трансфорсматоры с РПН с расщепленными обмотками НН типа ТРДН климатического исполнения У1, УХЛ
- Тип изделия, обозначение нормотивного документа
- Номинальная мощность, кВА
-
Номинальная
напряжение, кВ- ВН
- СН
- НН
- Схема и группа соединения обмоток
- Напряжение короткого замыкания, %
- Ток холостого хода, %
- Размеры LxBxH, мм
- Масса полная, кг
| ТДН - 25000 / 110 |
|---|
| 25 000 |
| 115 |
| - |
| 6,6-6,6 | 11,0-11,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 6 540 х 4 800 х 6 500 |
| 95 500 |
| ТДН - 40000 / 110 |
|---|
| 40 000 |
| 115 |
| - |
| 6,6-6,6 | 11,0-11,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 6 540 х 4 800 х 6 500 |
| 95 500 |
| ТРМН- 63000 / 110 |
|---|
| 63 000 |
| 115 |
| - |
| 6,6-6,6 | 11,0-11,0 |
| Ун/Д-Д-11-11 |
| 10,5 | 20,0 | 30,0 |
| 0,2 |
| 6 540 х 4 800 х 6 500 |
| 95 500 |
Трехобмоточные трансфорсматоры с РПН типа ТДТН климатического исполнения У1, УХЛ
- Тип изделия, обозначение нормотивного документа
- Номинальная мощность, кВА
-
Номинальная
напряжение, кВ- ВН
- СН
- НН
- Схема и группа соединения обмоток
- Напряжение короткого замыкания, %
- Ток холостого хода, %
- Размеры LxBxH, мм
- Масса полная, кг
| ТДН - 25000 / 110 |
|---|
| 25 000 |
| 115 |
| 38,5 |
| 6,6 | 11 |
| Ун/Ун/Д-0-11 |
| 10,5 | 17,5 | 6,5 |
| 0,2 |
| 6523 х 4169 х 5658 |
| 61 400 |
| ТДН - 40000 / 110 |
|---|
| 40 000 |
| 115 |
| 38,5 |
| 6,6 | 11 |
| Ун/Ун/Д-0-11 |
| 10,5 | 17,5 | 6,5 |
| 0,2 |
| 6436 х 4500 х 6040 |
| 76 800 |
| ТДТН - 63000 / 110 |
|---|
| 63 000 |
| 115 |
| 38,5 |
| 6,6 | 11 |
| Ун/Ун/Д-0-11 |
| 10,5 | 18,0 | 7,0 |
| 0,2 |
| 6910 х 4670 х 6460 |
| 105 400 |
Сервис
Сервис
Сервисно-монтажная служба организовывает и производит:
- Шеф-монтажные работы (техническое руководство, контроль монтажа на объектах заказчика);
- Строительно-монтажные работы;
- Пуско-наладочные работы;
- Ремонтные работы;
- Сервисное обслуживание (испытания, диагностика, мониторинг);
- Обучение персонала заказчика.

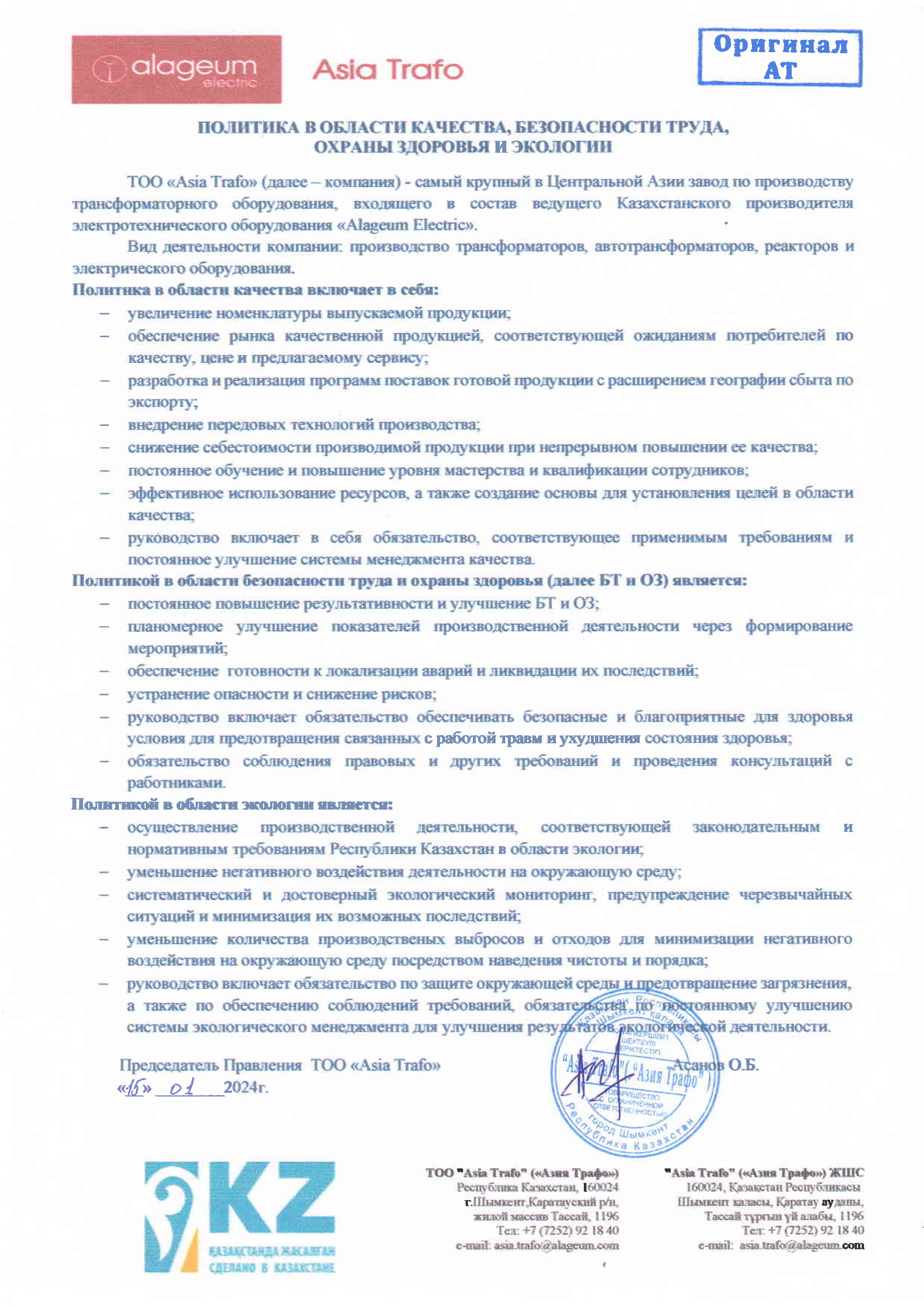

Сертификаты
Сертификаты и документы
Сервисно-монтажная служба организовывает и производит:
Система сертификации Русского регистра ISO 9001:2015
№21.0051.26 от 14.01.2021г.
скачать / посмотреть
Протокол испытаний №006-036-2022
от 12.08.2020г.
скачать / посмотреть
Система сертификации Русского регистра ISO 9001:2015
№21.0051.26 от 14.01.2021г.
скачать / посмотреть
Аттестат аккредетации
№KZ.N.16.2357 от 12.08.2020г.
скачать / посмотреть
