Описание
Завод «ASIA TRAFO — производит следующие типы и назначения силовых электропечных трансформаторов и автотрансформаторов, работающие от сети напряжением до 220 кВ включительно переменного тока частоты 50 или 60 Гц, предназначенные для питания электропечей:
- Трехфазные электропечные трансформаторы мощностью от 1000 до 45000 кВ-А классов напряжения 6—35 кВ: ЭТМПК; ЭТЦПК; ЭТЦНК; ЭТЦН; АТЦН; ЭТЦ.
- Однофазные и трехфазные электропечные трансформаторы мощностью 2700— 4200 кВ-А, напряжением первичной стороны 6—10 кВ, с ПБВ и РПН для индукционных печей ЭОМП; ЭТМП; ЭОМН; ЭТМН и ЭТДЦН
- Однофазные трансформаторы мощностью 4000— 12 500 кВ-А, напряжением 6—10 кВ с РПН для электрошлаковых печей — ЭОДЦН, ЭОЦНШ, однофазные трансформаторы с РПН мощностью 8200—83 300 кВ-А, напряжением первичной стороны 10—220 кВ для руднотермических печей — ЭОЦН, ЭОЦНК, ЭОДЦНК.
- Печные трансформаторы производства ASIA TRAFO соответсвуют международному стандарту ГОСТ 20247-81;
Технические данные
Технические данные

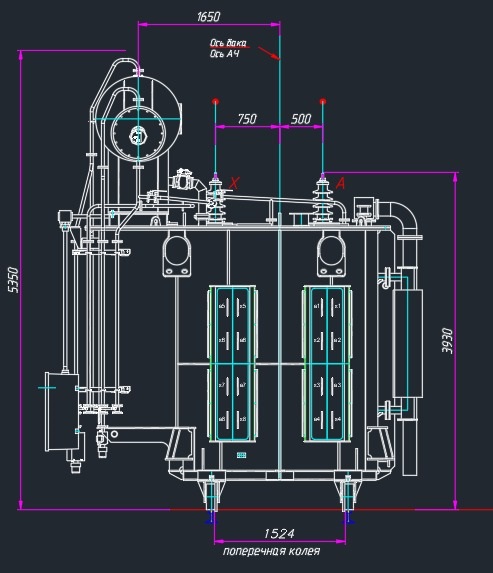

Силовой трансформатор ЭОЦН-35000/35-89У3 предназначенный для питания руднотермической печи
Печной силовой однофазный трансформатор с РПН климатического исполнения У, УХЛ
- Тип изделия, обозначение нормотивного документа
- Номинальная мощность, кВА
-
Номинальная
напряжение, кВ- ВН
- СН
- НН
- Схема и группа соединения обмоток
- Номинальная частота, Гц
- Размеры LxBxH, мм
- Масса полная, кг
| ЭОЦН 35000/35-89 |
|---|
| 17 000 |
| 35 |
| - |
| 1200-627 |
| 1/1-0 |
| 50,0 |
| 5 515 х 3 790 х 5 080 |
| 11 500 |
*
значения для данного трансформатора будут уточнены согласно требованию заказчика.
